STANDARD FEATURES
- Conveyor width adjustment using sliding mechanism.
- Controlled by PLC.
- Thin PCB capability.
- By-pass mode selectable.
- Towerlight display for machine status.
- CE certified.

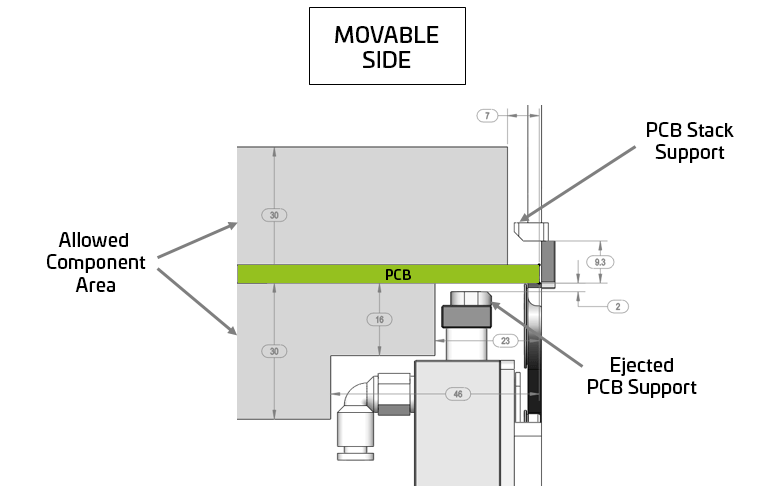

Technical drawing
OPTIONS
- Alarm buzzer
SPECIFICATIONS
Transfer height
950 mm ± 25 mm*
Colour
RAL 9002*
Flow direction
Left to Right*
Fixed rail
Front*
Machine interface
SMEMA*
Conveyor concept
ESD belt
Belt speed
14 m/min.
PCB edge support
3 mm
Component clearance (by-pass)
Top 30 mm, bottom 30 mm
Power supply
230 VAC/50 Hz/1 Ph
Power consumption
100 VA max.
Air supply
4-6 bar
Air consumption
5 ltr/min max.
PCB cycle time
± 5 seconds
PCB thickness
0.6 mm - 4 mm
PCB stock capacity
200 mm (max. 20 kg)
* or specify
MACHINE SIZES
NTE 0220DSL
Machine L x W x H (mm)
500 x 810 x 1185
Weight (Kg)
150
PCB Length (mm)
80 - 460
PCB Width (mm)
70 - 460
Fixed rail to front (A) (mm)
180
