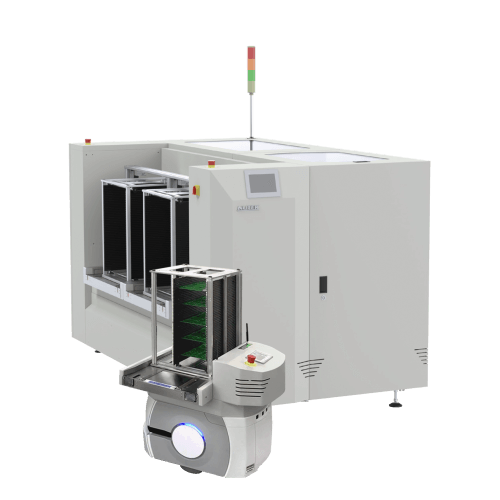

DOPPELMAGAZIN-LINIENLADER AGV
Diese Einheit ist mit einer stationären Magazinplattform mit zwei nebeneinander angeordneten Magazinen ausgestattet. Die Magazine werden manuell auf der Plattform platziert und geklemmt oder automatisch im Falle von AMR (AGV) Optionen. Das servogetriebene Shuttle-Band bewegt sich in horizontaler und vertikaler Richtung, um sich auf die Magazin- und Steckplatzposition auszurichten. Ein Ziehzylinder schiebt eine Leiterplatte aus dem Magazin auf das Shuttle-Band. Ein leeres Magazin kann jederzeit ausgetauscht werden. Das 7"-Farb-Touchscreen-Display ermöglicht eine einfache Bedienung auf mehreren Benutzerebenen.
STANDARD FEATURES
- Stationary magazine platform prepared for loading with AGV/AIV.
- Servo driven shuttle conveyor movement (vertical & horizontal).
- Automatic conveyor width adjustment.
- 7” full colour touchscreen display.
- Advanced graphic Human Machine Interface (HMI).
- Multi level user acces control.
- In,- & Output diagnostics on touchscreen display.
- Flexible pitch settings.
- 2000 product recipes storage.
- 10 magazine recipes storage.
- Magazine unloading ‘top to bottom’.
- Top 5 magazine slots to remain empty.
- Regulated pressure on the puller cylinder.
- Manually adjustable puller position.
- Ethernet connection for network interface.
- LED towerlight display for machine status.
- CE Certified
Technical drawing
OPTIONS
- IPC-HERMES-9852 communication.
- Automatic product change-over by Nutek leader - follower software.
- Line Control Software ready.
- Automatic puller positioning.
- Puller position moves in a ratio 1:2 to conveyor width
- Magazine unloading ‘bottom to top’.
- Remotely accessible PLC.
- Safety shutter at PCB outlet
- Rotating puller tip.
- Electrical puller.
- Alarm buzzer
- Other options available on request
