STANDARD FEATURES
- Conveyor width adjustment using hand crank.
- Two ESD belt segments of 500 mm (XL size = 600 mm).
- Second belt segment at 6-7° adjustable angle.
- Dual speed on second segment for fluent transfer.
- Controlled by PLC.
- CE certified.

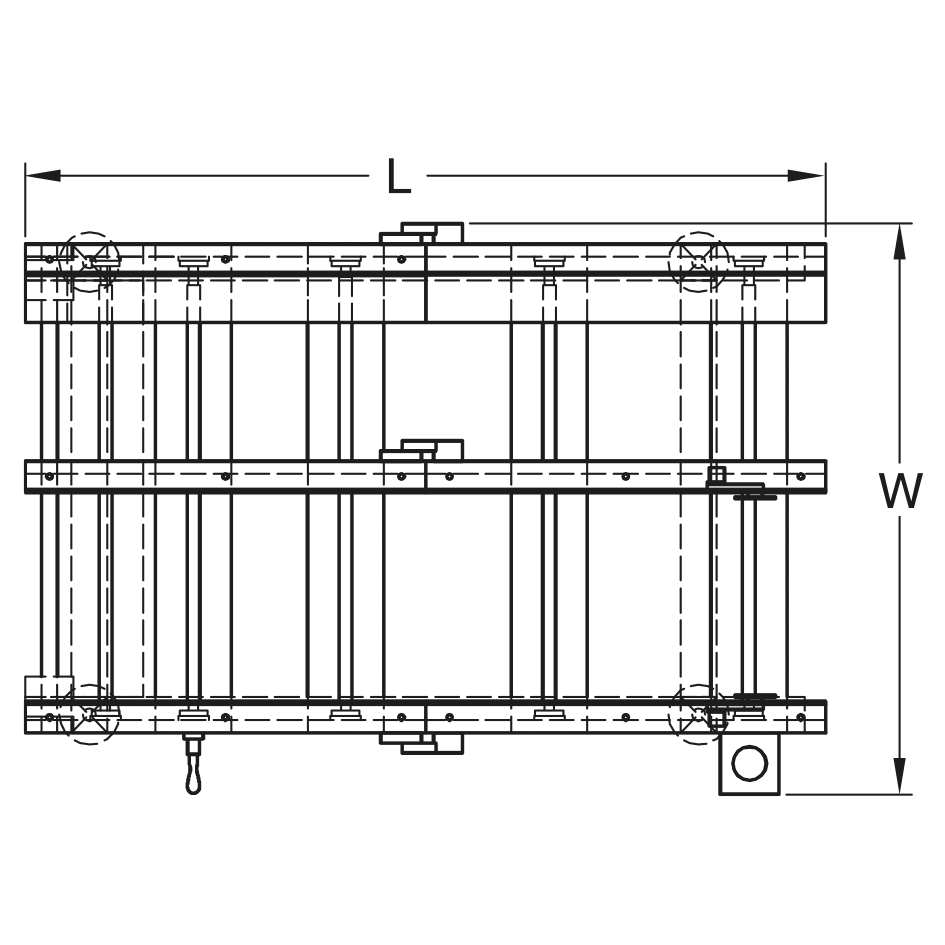

Technical drawing
OPTIONS
- Electrical conveyor width adjustment
- Automatic conveyor width adjustment
- Pinchain (3 mm or 5 mm pins) instead of ESD belt
- Variable speed per segment
- Outfeed delay timer
- Other options available on request
SPECIFICATIONS
Transfer height
Specify upon order*
Colour
RAL 9002*
Flow direction
Left to right*
Fixed rail
Front*
Machine interface
SMEMA*
Coveyor concept
ESD belt
Belt speed
Fixed in at 14 m/min, variable out 2-14 m/min.
PCB edge support
3 mm
Components clearance
Top 30 mm, bottom 30 mm
Power supply
230 VAC/50 Hz/1 Ph
Power consumption
150 VA max.
* or specify
MACHINE SIZES - M
NTM420M 1000
Machine L x W x H (mm)
1000 x 535 x 1000
Weight (Kg)
60
PCB Lenght (mm)
80 - 460
PCB Width (mm)
75 - 250
MACHINE SIZES - L
NTM420L 1000
Machine L x W x H (mm)
1000 x 690 x 1000
Weight (Kg)
70
PCB Lenght (mm)
80 - 460
PCB Width (mm)
75 - 407
MACHINE SIZES - XL
NTM420XL 1200
Machine L x W x H (mm)
1200 x 740 x 1000
Weight (Kg)
85
PCB Lenght (mm)
80 - 460*
PCB Width (mm)
75 - 460*
* or specify
