Kettenförderer

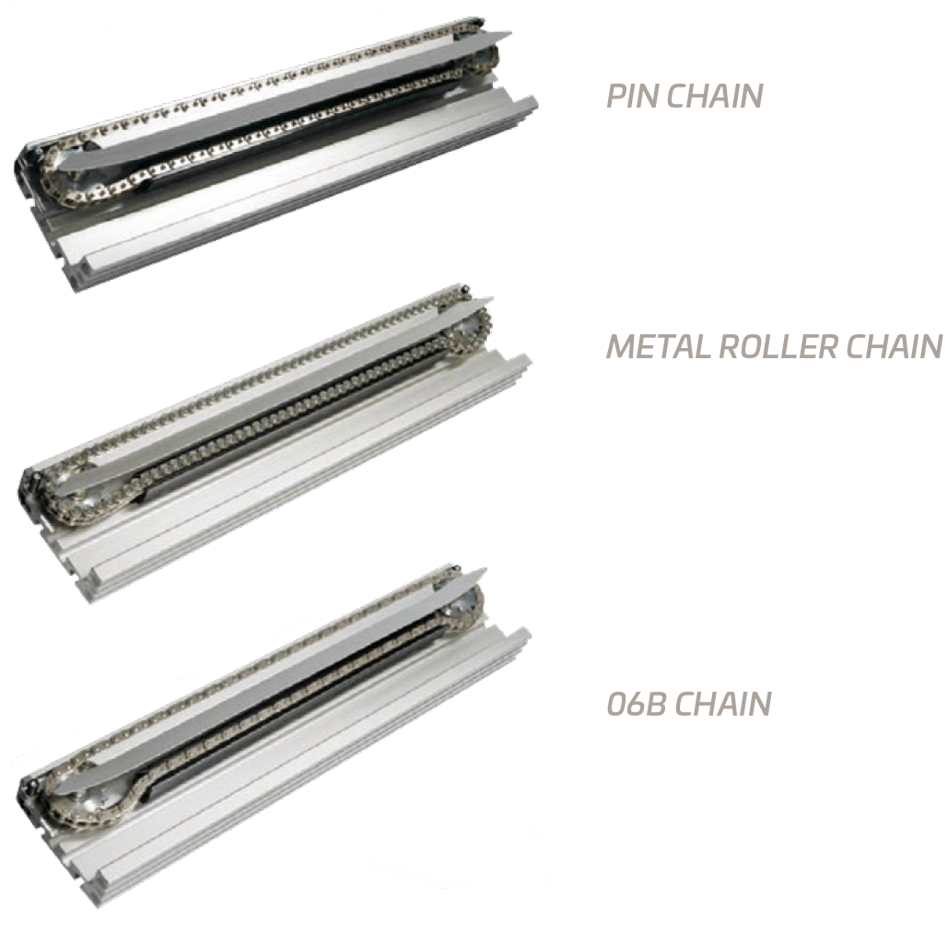

Diese Einheiten sind in verschiedenen Ausführungen erhältlich. Die Wahl der zu verwendenden Kette hängt von der jeweiligen Anwendung ab. Wenn das Fördergut heiß ist, empfiehlt Nutek beispielsweise den Einsatz einer Stiftkette oder einer Standardkette. Sollen mehrere Leiterplatten (PCB) oder Paletten gepuffert bzw. akkumuliert werden, wird eine Metallrollenkette empfohlen.
STANDARD FEATURES - KETTENFÖRDERER
- Multi zone concept available, standard segment length is 1000 mm.
- No PLC control (free running)
- Low maintenance and extended lifetime due to unique
- sliding insert.
- Enhanced stability.
- Conveyor width adjustment using hand crank.
- CE certified.
KETTENOPTIONEN – KETTENFÖRDERER
OPTIONS
- Variable speed
- Non standard conveyor/segment lengths
- PLC package; incl. alarm buzzer, SMEMA interface, outlet stopper and sensor.
- Fixed end stopper
- Other options available on request
SPECIFICATIONS
Transfer height
950 mm ± 25 mm *
Colour
RAL 9002 *
Flow direction
Left to Right *
Fixed rail
Front *
Machine interface
not available
Conveyor speed
6 m/min *
PCB edge support
3 mm *
Component clearance
Top 30 mm, bottom 30 mm *
Power supply
Power supply
Power consumption
100 VA max.
* or specify
MACHINE SIZES
M
Standard lengths “L”
1000, 2000, 3000, 4000
Machine L x W x H (mm)
“L” x 538 x 1000
Weight (Kg)
Depends on length
PCB Length (mm)
80 - 460
PCB Width (mm)
75 - 250
MACHINE SIZES
L
Standard lengths “L”
1000, 2000, 3000, 4000
Machine L x W x H (mm)
“L” x 695 x 1000
Weight (Kg)
Depends on length
PCB Length (mm)
80 - 460
PCB Width (mm)
75 - 407
MACHINE SIZES
XL
Standard lengths “L”
1000, 2000, 3000, 4000
Machine L x W x H (mm)
“L” x 795 x 1000
Weight (Kg)
Depends on length
PCB Length (mm)
80 - 460*
PCB Width (mm)
75 - 460*
