IN-LINE-ARBEITSPLATZ
Dieses Transportband wird dort eingesetzt, wo manuelle Arbeiten in der Produktionslinie durchgeführt werden, ohne die Leiterplatte aus dem Bandsegment zu entfernen. Der Arbeitsplatz ist standardmäßig mit einem Arbeitstisch, einer Deckenbeleuchtung, einer Fußstütze und einer verschiebbaren Teileablage für den Bedienerkomfort ausgestattet. Das 4,3"-Farb-Touchscreen-Display ermöglicht eine einfache Bedienung auf mehreren Benutzerebenen.
STANDARD FEATURES
- Automatic conveyor width adjustment.
- 4,3” full colour touchscreen display.
- Advanced graphic Human Machine Interface (HMI).
- Multi level user acces control.
- In,- & Output diagnostics on touchscreen display.
- 2000 product recipes storage.
- Ethernet connection for network interface
- Selectable ‘Inspect’ and ‘Bypass’ modes.
- Dual speed (adjustable PCB transfer out speed).
- Separate PCB release button.
- ESD work table.
- ESD bracelet connection.
- Foot rest.
- Sliding part shelve (straight)
- LED overhead lighting.
- Stainless steel PCB side guides.
- CE Certified

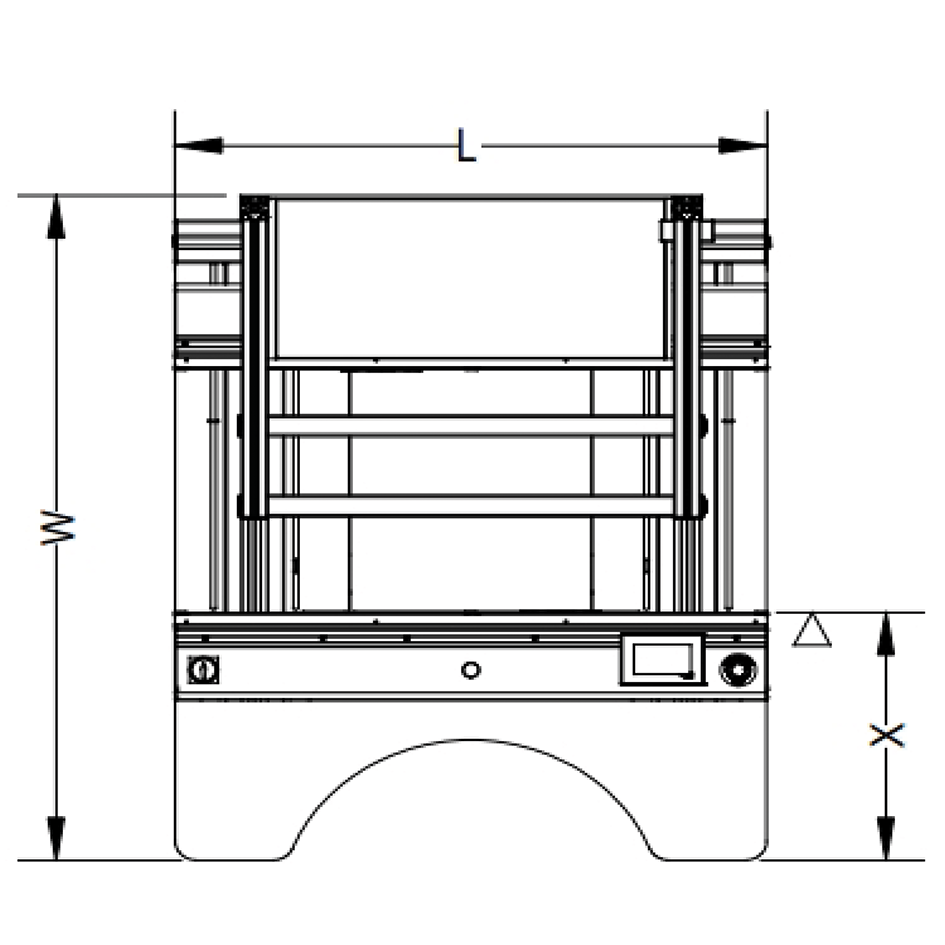

Technical drawing
OPTIONS
- IPC-HERMES-9852 communication.
- Automatic product change-over by Nutek leader - follower software.
- Line Control Software ready.
- Remotely accessible PLC.
- Custom made length upon specification.
- Multi zone concept.
- Variable speed
- 0-15° angle sliding part shelve.
- Reject fingers for good/bad PCB separation.
- Alarm buzzer
- Other options available on request
SPECIFICATIONS
Transfer height
950 mm ± 25 mm*
Colour
RAL 9002*
Flow direction
Left to right*
Fixed rail
Front*
Machine interface
IPC-SMEMA-9851*
Components clearance
Top 30 mm, bottom 30 mm
Power supply
230 VAC/50 Hz/1 Ph
Power consumption
170 VA max
Belt speed
14 m/min, variable out 2 - 14 m/min
PCB edge support
3 mm
PCB thickness
0,1 - 4 mm*
PCB weight
2,5 Kg (max)*
* or specify
MACHINE SIZES - M
NTA 530WSM
Machine L x W x H (mm)
1000 x 1050 x 2190*
Weight (Kg)
130
PCB Length (mm)
80 - 330
PCB Width (mm)
50 - 250
Fixed rail to front dim. X (mm)
461
* Depending on specifications
MACHINE SIZES - XL
NTA 530WSXL
Machine L x W x H (mm)
1000 x 1250 x 2190*
Weight (Kg)
150
PCB Length (mm)
80 - 460*
PCB Width (mm)
50 - 460*
Fixed rail to front dim. X (mm)
461
* Depending on specifications
