STANDARD FEATURES
- Magazine capacity depends on external magazine dimensions
- Controlled by PLC
- Frequency inverter control for precise indexing
- Tailor made to the magazine of your choice
- Regulated pressure on pneumatic pusher
- Conveyor width adjustment using hand crank
- LED towerlight display for machine status
- CE certified

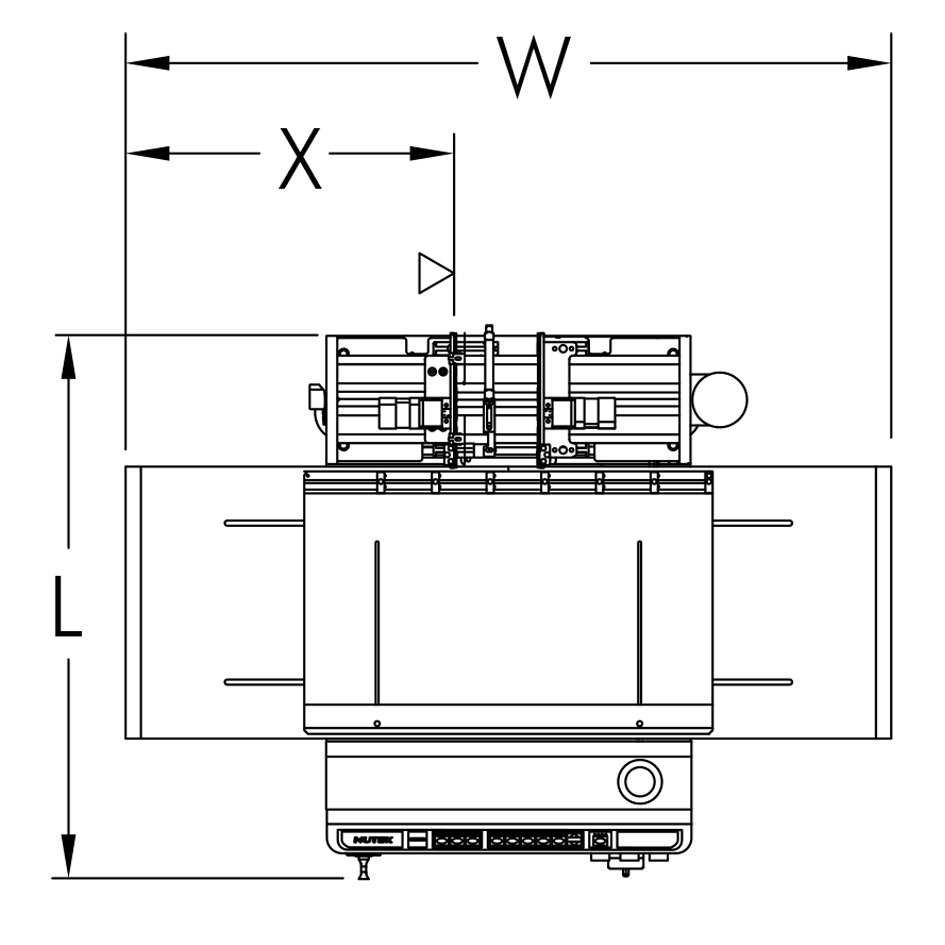

LINE DRAWING - PLATFORM LINE UNLOADER
OPTIONS
- Alarm buzzer
- Other options available on request
SPECIFICATIONS
Transfer height
950 mm ± 25 mm*
Colour
RAL 9002*
Flow direction
Left to right*
Fixed rail
Front*
Machine interface
IPC-SMEMA-9851
Indexing pitch
6 mm (min)
Conveyor concept
ESD belt
Belt speed
14 m/min.
PCB edge support
3 mm
Power consumption
450 VA max.
Air supply
6 bar
Air consumption
1 ltr/min max.
Product width
40 - 246 mm
Product length
50 - 270 mm
Product thickness
> 0,1 mm
* or specify
MACHINE SIZES
NTM4411UM
Machine L x W x H (mm)
885 x 1100 x 1300
Weight (Kg)
165
Magazine Length (mm)
100 - 330
Magazine Width (mm)
50 - 254
Magazine height (mm)
< 300
Fixed rail to front (A) (mm)
450
